一、項目概述

中橋水庫位于遵義市紅花崗區，屬于飲用水資源保護區。主要承擔著水廠供水和新浦人工湖供水。計劃在兩根DN1600mm的管道上裝兩套超聲波流量計，用于計量每天出水流量計量。經過前期現場勘測，兩根管道均符合插入式超聲波流量計安裝要求。由于水壓過高，所以選擇了斷水安裝。

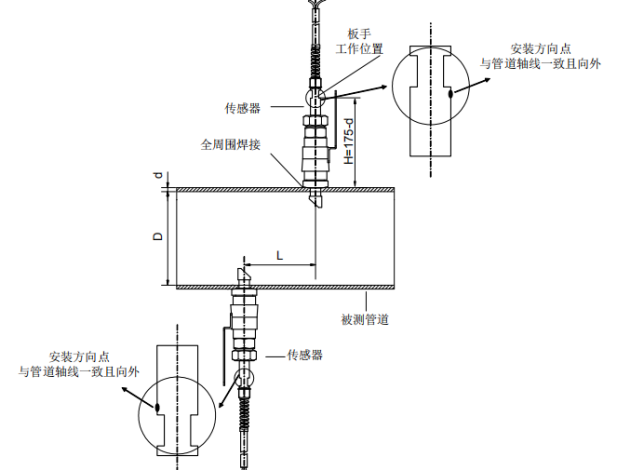

首先在表頭上按下“Menu”鍵輸入“11”進入管道外徑設置界面輸入管道內徑（插入式輸內徑）按“Enter”鍵確認；按“∨”鍵輸入壁厚(插入式輸入0.01）按“Enter”鍵確認；參照說明書依次選擇“管道材質、選擇流體類型、選擇傳感器類型、選擇安裝方式”然后查看“選擇傳感器安裝間距”。本次安裝的是W110傳感器，所以需要在已算出間距再加34mm。根據算出間距分別在管道兩側最大點找到探頭插入位置，L=安裝間距+34mm如示意圖：

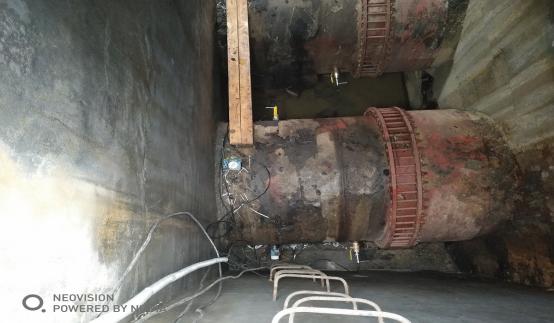

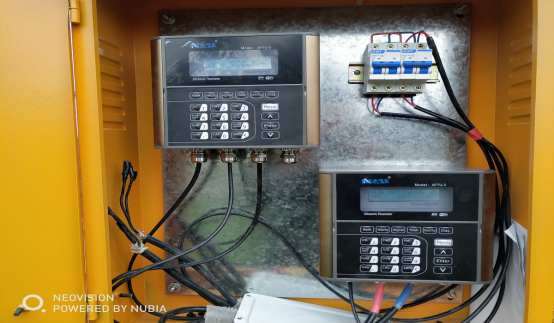

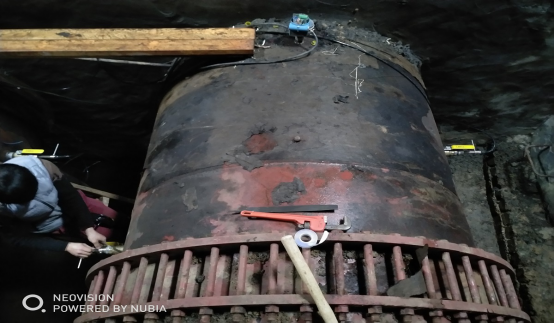

二、現場照片
